دليل اختيار صفائح الحشية ذات درجة الحرارة العالية: ما هي المواد المناسبة لدرجة حرارة 500 درجة فما فوق؟

1. مقدمة

1.1 ما أهمية اختيار لوح الحشية المناسب لدرجات الحرارة المرتفعة؟

عند التعامل مع ظروف الخدمة القاسية، اختر الخيار الصحيح ورقة طوقا ارتفاع درجة الحرارة يصبح حرجا. يمكن أن تؤدي الاختيارات غير الكافية إلى حدوث تسربات أو توقف أو فشل المكونات. بالنسبة للتطبيقات التي تبلغ درجة الحرارة فيها 500 درجة مئوية أو أعلى، يجب أن تقاوم المادة الحرارة ليس فقط ولكن أيضًا الأكسدة والزحف والهجوم الكيميائي.

1.2 نظرة عامة: ما نعنيه بخدمة "500 درجة مئوية وما فوق".

في هذا الدليل، نعتبر "أعلى من 500 درجة مئوية" يعني التشغيل المستمر أو الدوري عند هذا الحد أو بعده. لا يمكن للعديد من صفائح الحشيات القياسية أن تعمل بشكل موثوق في هذا النطاق، لذلك نحن نركز على الحلول لتطبيقات درجات الحرارة المرتفعة مثل أنظمة العادم وفلنجات الغلايات والتوربينات وغيرها من المعدات عالية الحرارة.

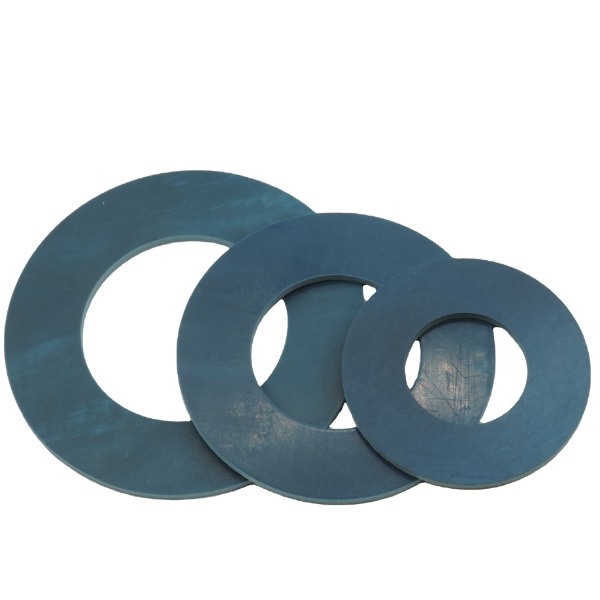

7900/7925/7950 حشية شفة من ألياف الأراميد المضغوطة/النتريل الزرقاء

2. فهم متطلبات تطبيقات الحشيات ذات درجات الحرارة القصوى

2.1 درجة الحرارة والضغط والبيئة الكيميائية

• درجة الحرارة: الظروف المستمرة مقابل الظروف المرتفعة، واحتمال الأكسدة فوق ~500 درجة مئوية.
• الضغط: الضغط العالي يعني أن وجوه الحشية يجب أن تحافظ على الختم تحت الحمل وضغط الزحف.
• الوسط الكيميائي: البخار وغازات الاحتراق والأحماض/القواعد العدوانية قد تصاحب ارتفاع درجة الحرارة.

2.2 اعتبارات تصميم الحافة وتحميل الترباس وضغط الحشية

• تعد محاذاة الحافة المناسبة وتشطيب السطح أمرًا ضروريًا لاستغلال القدرات المادية.
• يجب أن يولد تحميل الترباس ضغطًا كافيًا على الحشية دون إتلاف الورقة.
• عند درجة حرارة عالية، قد ترتخي الحشية أو تزحف؛ يجب أن يسمح تصميم الحافة بذلك.

2.3 المتانة ومقاومة الأكسدة وسلوك الزحف عند درجات الحرارة المرتفعة

• تتحلل بعض المواد عند أكسدتها بدرجة أعلى من 600 درجة مئوية ما لم يتم استخدام معالجات خاصة.
• يقلل استرخاء الزحف من ضغط الختم بمرور الوقت - يعد اختيار ورقة ذات زحف منخفض أمرًا ضروريًا.
• تتطلب الخدمة طويلة المدى اختيار ليس فقط مواد "مصنفة بدرجة حرارة" ولكن أيضًا مواد مستقرة كيميائيًا.

3. مواد صفائح الحشية المشتركة ومدى ملاءمتها لـ> 500 درجة مئوية

3.1 صفائح مرنة من الجرافيت

غالبًا ما تكون صفائح الجرافيت المرنة هي الخيار الأول للختم بدرجة حرارة مرتفعة. ويمكن أن تعمل في درجة حرارة تصل إلى حوالي 400-450 درجة مئوية في البيئات المؤكسدة، ومع مثبطات خاصة تصل إلى 500 درجة مئوية أو أكثر.

3.2 صفائح أساسها الميكا/الفيلوسيليكات

عندما تقترب درجات حرارة الخدمة من 500 درجة مئوية أو تتجاوزها، تصبح مواد الميكا أو السيليكات الورقية قابلة للاستخدام. تم تصنيف بعض الأوراق بما يصل إلى 1200 درجة مئوية تقريبًا في ظل ظروف محددة.

3.3 صفائح حشية معدنية معززة بدرجة حرارة عالية (شبه معدنية، مغلفة معدنية، إلخ.)

بالنسبة للظروف القاسية التي تجمع بين درجات الحرارة المرتفعة والضغط والوسائط العدوانية، توفر الألواح شبه المعدنية أو المعدنية المقواة الدعم الهيكلي أثناء استخدام الحشوات ذات درجة الحرارة العالية. إنها مثالية عندما لا تكفي ورقة مرنة بسيطة.

3.4 جدول المقارنة: المادة مقابل درجة الحرارة القصوى مقابل الميزات الرئيسية

لمقارنة الخيارات بسرعة:

* تقييمات درجات الحرارة المستمرة - قد تختلف القمم المرتفعة أو العابرة وتتطلب هامشًا إضافيًا.

4. كيفية اختيار أ ورقة طوقا ارتفاع درجة الحرارة لتطبيقك (خطوة بخطوة)

4.1 تحديد شروط الخدمة (درجة الحرارة، الضغط، الوسط)

• تحديد الحد الأقصى لدرجة الحرارة المستمرة وكذلك أي قمم عابرة.
• تحديد الضغط الداخلي وفئة الفلنجة والوسط (البخار والغاز والحمض وما إلى ذلك).
• سجل ما إذا كانت البيئة المؤكسدة/الأكسجين موجودة (وهذا يؤثر على اختيار المواد فوق ~600 درجة مئوية).

4.2 مطابقة القدرات المادية (على سبيل المثال باستخدام ورقة طوقا ارتفاع درجة الحرارة for 500 °C applications )

استخدم جدول المقارنة أعلاه لمواءمة شروطك مع الحدود المادية. على سبيل المثال، إذا كانت وجوه الحافة الخاصة بك تعمل عند درجة حرارة 550 درجة مئوية في بيئة بخارية، فقد يكون الجرافيت المرن وحده هامشيًا؛ قد تحتاج إلى الميكا أو الصفائح المعدنية المقواة.

4.3 التحقق من ظروف تحميل الفلنجة والمسمار

• تأكد من أن صلابة الشفة وعزم دوران المسمار وضغط وضع الحشية مناسبة لورقة الحشية المحددة.
• يمكن لتصميم الحافة غير المتطابق أن ينفي حتى إمكانيات الحشية ذات درجة الحرارة العالية.

4.4 النظر في الأداء والصيانة على المدى الطويل

• حدد لمقاومة الزحف واستقرار الأكسدة والمقاومة الكيميائية وعمر الخدمة.
• إذا كنت تقوم بتقييم **ورقة حشية ذات درجة حرارة عالية خالية من الأسبستوس تزيد عن 500 درجة مئوية**، فتأكد من أن المادة الرابطة والألياف والتعزيز كلها خالية من الأسبستوس ومثبتة للخدمة.

4.5 مثال على مخطط/جدول تدفق القرار كيفية اختيار صفائح الحشية ذات درجة الحرارة العالية لـ 500 درجة مئوية بالإضافة إلى الخدمة

5. دراسة الحالة / التطبيق الواقعي من خلفية شركتنا

5.1 مقدمة عن شركتنا - JiangsuJintaiSealingTechnologyCo.,Ltd. وسياق العلامة التجارية

تأسست شركتنا في عام 2004 وتقع في Taixing، مقاطعة Jiangsu، وقد اكتسبت سمعة طيبة بفضل سنوات من الخبرة في التصنيع وأنظمة إدارة الجودة الشاملة والتصدير إلى أوروبا الشرقية وجنوب شرق آسيا وأفريقيا. تحت علامتنا التجارية المتطورة لمنتجات الختم، نركز على تقديم حلول مانعة للتسرب عالية الجودة عبر صناعات الشحن والطاقة والحديد والصلب والكيماويات والآلات.

5.2 كيف نطبق عملية الاختيار في مشروع ذو درجة حرارة عالية تزيد عن 500 درجة مئوية

في مشروع حديث لأحد عملاء توليد الطاقة، كانت درجة حرارة خدمة الحافة حوالي 550 درجة مئوية وكان الوسط عبارة عن بخار شديد السخونة مع بعض الغازات المؤكسدة. باستخدام العملية خطوة بخطوة المذكورة أعلاه، اخترنا لوحًا قائمًا على الميكا معززًا بحامل من الفولاذ المقاوم للصدأ، مما يضمن قدرة الحشية على تحمل درجة الحرارة والضغط العاليين دون الزحف أو الفشل قبل الأوان.

5.3 الدروس الأساسية وأفضل الممارسات

• حدد دائمًا درجة الحرارة والضغط والوسط بوضوح *في المقدمة*.
• تعتبر صفائح الحشية ذات درجة الحرارة العالية جيدة مثل تصميم الحافة وتركيبها.
• أمور الصيانة والفحص: بمجرد التركيب، قم بمراقبة علامات الزحف أو الأكسدة أو الارتخاء.

6. نصائح الصيانة والتركيب والخدمة طويلة الأمد

6.1 أفضل ممارسات التثبيت لألواح الحشية ذات درجة الحرارة العالية

• وجوه شفة نظيفة تماما؛ ضمان التسطيح والتوازي.
• استخدم عزم الدوران الصحيح للمسمار وأعد عزم الدوران إذا لزم الأمر بعد التدوير الحراري.
• قم بتطبيق ضغط مناسب على الحشية وتجنب الضغط الزائد الذي قد يؤدي إلى تلف مادة الصفائح ذات درجة الحرارة العالية.

6.2 المراقبة والتفتيش أثناء الخدمة

• تحقق من وجود مجموعة ضغط الزحف، وتسرب الشفة، واسترخاء الحشية.
• قم بالفحص بصريًا (إن أمكن) أو من خلال مراقبة التغيرات غير الطبيعية في درجة الحرارة أو الضغط.

6.3 أوضاع الفشل الشائعة وكيفية تجنبها

• أكسدة ورقة الجرافيت عند استخدامها خارج بيئتها المقدرة ← اختر أساس الميكا في الغلاف الجوي المؤكسد.
• استرخاء الزحف يؤدي إلى مسارات التسرب ← ضمان الضغط المناسب للجلوس وتصميم الحافة القوي.
• اختلال شفة أو تحميل الترباس غير المتكافئ → ضمان عمليات التثبيت المناسبة.

7. الأسئلة الشائعة

• س1: ما هي درجة الحرارة القصوى التي يمكن أن تتعامل معها صفائح الحشية ذات درجة الحرارة العالية النموذجية؟
  ج1: يعتمد ذلك على المادة. على سبيل المثال، قد يتعامل الجرافيت المرن مع ~450-500 درجة مئوية في الهواء المؤكسد؛ قد تتعامل صفائح الميكا مع ما يصل إلى 800-1200 درجة مئوية في ظل الظروف المناسبة.
• س2: هل يمكنني استخدام لوح مطاطي لخدمة درجة حرارة 500 درجة مئوية؟
  ج2: بشكل عام لا. عادةً ما يتم تصنيف صفائح المطاط/اللدائن المرنة بدرجة حرارة أقل بكثير من 300 إلى 400 درجة مئوية. أنت بحاجة إلى لوح عالي الحرارة مركب أو غير عضوي.
• س3: ماذا تعني عبارة "صفيحة الحشية ذات درجة الحرارة العالية الخالية من الأسبستوس فوق 500 درجة مئوية"؟
  A3: هذا يعني أن الورقة تستخدم أليافًا حديثة أو حشوات غير عضوية (الميكا، السيليكات الورقية، الجرافيت، إلخ.) بدون الأسبستوس، ويتم تصنيفها للخدمة المستمرة فوق 500 درجة مئوية. قم دائمًا بتأكيد أوراق البيانات والشهادة.
• س 4: هل إعداد الحافة مهم عند استخدام صفائح الحشية ذات درجة الحرارة العالية؟
  ج4: نعم - حتى أفضل الألواح سوف تتسرب إذا كانت وجوه الشفة ضعيفة، أو لم يتم عزم البراغي بشكل صحيح، أو كان ضغط الجلوس غير كافٍ.
• س5: كم مرة يجب أن أقوم بفحص الحشية المثبتة عند درجة حرارة 500 درجة مئوية بالإضافة إلى الخدمة؟
  ج5: يعتمد ذلك على التطبيق، ولكن يوصى بالفحص المنتظم بعد الدورات الحرارية الأولية، وإجراء فحوصات دورية لمجموعة الزحف أو الضغط. في حالة حدوث أحداث غير طبيعية (ارتفاع درجة الحرارة أو ارتفاع الضغط) يكون هناك ما يبرر إجراء فحص فوري.

8. الاستنتاج

اختيار الحق ورقة طوقا ارتفاع درجة الحرارة (وخاصة البديل الصحيح عندما تحتاج إلى ورقة طوقا ارتفاع درجة الحرارة material selection guide 500°C ) هي عملية متعددة العوامل تشمل درجة الحرارة والضغط والوسط وتصميم الحافة وتركيبها. من خلال اتباع الخطوات المذكورة أعلاه بشكل منهجي واختيار المادة الصحيحة (على سبيل المثال طبقة حشية عالية الحرارة خالية من الأسبستوس فوق 500 درجة مئوية أو ورقة مصممة خصيصًا للخدمة القصوى) يمكنك ضمان أداء إغلاق موثوق به وعمر طويل للمعدات. باعتبارنا شركة مصنعة/مصدرة ذات خبرة تتمتع بأنظمة جودة شاملة ومشاركة عالمية في المشاريع، فإننا في شركة JiangsuJintaiSealingTechnologyCo.,Ltd نرحب بفرص المساعدة في مواجهة تحديات الختم ذات درجة الحرارة العالية.
